本說明書依據AMETEKJOFRA原廠資料整理，以操作步驟為主，適合現場與實驗室人員按步驟完成PTCt125B幹體爐（便攜式溫度校準儀）的日常使用。

一、產品定位：PTCt125B是什麽

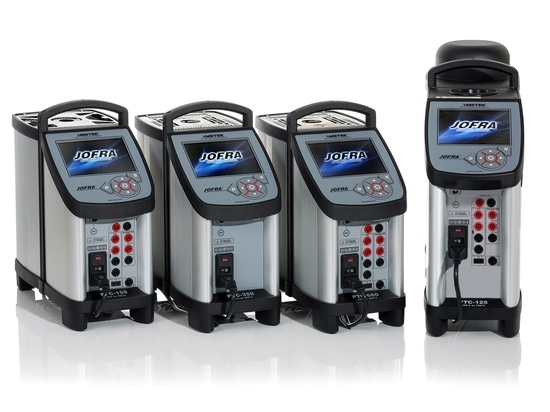

AMETEK JOFRA PTCt125B幹體爐是AMETEKJOFRA麵向實驗室與現場校準推出的便攜式溫度校準儀，測溫範圍-90至125℃。PTCt係列采用觸摸屏界麵，替代了傳統按鍵操作，屏幕布局可自定義，底部常駐狀態欄可隨時查看校準關鍵數據。官方型號寫作PTCt-125B，其中B代表帶參考傳感器輸入與被測傳感器輸入的型號。

與操作相關的關鍵規格（PTCt125B幹體爐）：量程-90～125℃（環境溫度40℃時下限為-73℃）；穩定度±0.03℃；徑向均勻性0.01℃；顯示分辨率1℃/0.1℃/0.01℃可選，單位℃/°F/K可選；23→125℃升溫約13分鍾，-90→23℃升溫約15分鍾；典型達到穩定的時間約10分鍾；插入深度190mm；最大功耗450VA。

二、操作流程總覽

PTCt125B幹體爐的完整使用流程可歸納為以下步驟：

①開箱檢查與清點附件；②使用前準備（放置/電源/插入管）；③開機並認識觸摸屏界麵；④設定目標溫度；⑤等待穩定指示變綠（穩定度±0.03℃，約10分鍾）；⑥執行校準作業（手動校準/工單校準/開關測試/自動階梯）；⑦保存校準結果（Save保存，可回傳JofraCal出證書）；⑧關機與存儲（冷卻後關機、取出插入管、裝防護箱）。

三、開箱檢查

核對銘牌：確認收到的設備為PTCt125B幹體爐，並核對電源規格（115V或230V）與當地供電一致。

對照隨機清單清點附件。PTCt125B幹體爐（B型）隨機附件包括：主機1台、電源線1條、測試線2紅2黑（B型獨有）、插入管拆卸工具1件、USB線1條、橡膠錐塞1套、滾輪防護箱1個、含JofraCal軟件與參考手冊的U盤1個，以及3份可溯源證書（主機溫度性能、參考輸入性能、被測輸入性能）。

檢查主機與附件有無運輸損傷，重點看井體、插入管、顯示屏幕和接線端子。

如有缺失或損壞，及時聯係供貨經銷商（如深圳91免费下载入口電子）處理。

操作延展解析：PTCt125B幹體爐的插入管（套管）不隨主機附送，需要按被校傳感器直徑另行訂購，常見規格為3～16mm單孔插入管和多孔插入管，孔內均預留4mm參考傳感器孔位。B型隨機的2紅2黑測試線用於被測傳感器與變送器接線，這是A/C型沒有的。

四、使用前準備

把PTCt125B幹體爐放在平整的水平台麵上使用。

四周保留至少20cm淨空、上方保留至少1m淨空；確保底部進風口無遮擋，風扇進氣暢通。

檢查保險絲規格與供電電壓一致，電源線插頭須帶保護接地（PTCt125B幹體爐為I類設備，必須可靠接地）。

按被校傳感器外徑選配合適的JOFRA原廠插入管，將插入管輕輕放入井內，嚴禁用力壓入。

確認井體和插入管清潔、幹燥後方可通電。

操作延展解析：①PTCt125B幹體爐屬於低溫製冷型設備（內含帶壓製冷回路），運行環境溫度上限為40℃，存放溫度不應超過50℃，低溫製冷後井體和插入管可能結霜，務必在通電前保持幹燥。②插入管尺寸、公差和材質直接影響校準結果，建議使用原廠插入管，避免使用其他插入管導致卡死或性能下降。③幹體爐井內嚴禁倒入任何液體，也嚴禁使用矽油、導熱膏等導熱介質，這些液體可能滲入設備內部造成電氣危險。

五、開機與界麵認識

連接電源線，打開機身電源開關。

等待啟動畫麵結束，進入主界麵。

認識觸摸屏信息：底部為常駐狀態欄，實時顯示SET（目標溫度）、TRUE（參考溫度）、SENSOR（被測傳感器溫度）、READ（內部參考讀數）等關鍵數據；界麵布局可自定義，方便按校準任務調整。

通過觸摸屏點按菜單進入各項功能；主菜單包括設置溫度、校準、開關測試、自動階梯、傳感器設置、校準儀設置等。

界麵術語對照：SET＝你設定的目標溫度；TRUE＝參考溫度（可來自內部參考或外部參考傳感器，是校準的基準）；SENSOR＝被校傳感器測得的溫度；READ＝內部參考傳感器的讀數。校準讀數與判定均以TRUE為準。

操作延展解析：PTCt125B幹體爐用觸摸屏取代傳統按鍵後，返回上一級、確認輸入都通過屏幕按鈕完成。建議首次使用前先熟悉底部狀態欄，確保每一步操作時都能看到SET與TRUE的實時值；屏幕支持截圖保存，可用於編寫檢測報告。

六、設定目標溫度

在主界麵點按"SetTemperature"（設置溫度）進入設溫界麵。

輸入目標溫度值（例如60.00℃），點按確認返回主界麵。

如需修改，可隨時重新進入設置溫度界麵修改；自動校準程序運行期間不可修改。

按需選擇顯示單位（℃/°F/K）與分辨率（1℃/0.1℃/0.01℃），可在校準儀設置中調整。

操作延展解析：①設定值應在-90～125℃量程內；環境溫度40℃時，可設定下限收窄為-73℃。②參考升溫時間：23→125℃約13分鍾，-90→23℃約15分鍾；若從高溫直接降到低溫，125→-90℃約需145分鍾，安排批量校準時可先低溫後高溫以減少等待。③分辨率設為0.01℃時讀數更細，但顯示跳動更頻繁；一般校準時建議按被校表精度選擇0.1℃或0.01℃。

七、穩定性判斷：等指示變綠再讀數

設定溫度後，PTCt125B幹體爐開始升溫/降溫，屏幕上的穩定性圖形指示為黃色，表示尚未穩定，並顯示剩餘穩定時間倒計時。

當溫度達到穩定性判據後，穩定性指示變為綠色，此時才允許讀數或進行校準記錄。

如需收緊或放寬判據，進入"SensorSetup"（傳感器設置）：設置額外穩定時間（0～99分鍾）、穩定性容差（可設至±0.01℃）、穩定時間（1～99分鍾）。

B型還可設置"被測傳感器也需穩定"：選擇Yes後，隻有TRUE與SENSOR同時穩定，穩定性指示才變綠。

穩定度口徑（PTCt125B幹體爐）：穩定度±0.03℃，該指標在穩定性指示變綠15分鍾後開始測量、測量時間30分鍾。典型從設溫到達到穩定的時間約10分鍾。

操作延展解析：穩定性容差設置越低、穩定時間越長，判定越嚴格，但等待時間也越長；若容差設得過寬或穩定時間過短，設備可能來不及真正穩定就被判定合格，建議結合被校對象的允差合理設置。使用外部參考傳感器並開啟"SETfollowsTRUE"時，設備會控製溫度跟蹤外部參考讀數，達到穩定的時間會相應變長，屬正常現象。

八、B型傳感器接線

PTCt125B幹體爐前麵板提供參考輸入與被測輸入兩類端子，接線前請確認各端子對地電壓不超過30V，且隻連接本次要測試的傳感器類型。

REF參考輸入：接入外部參考傳感器。接法要點：4線RTD；推薦JOFRASTS-150智能參考傳感器，接入後自動讀取校準數據與序列號。

SUT被測輸入（RTD）：接入被校熱電阻。接法要點：支持2/3/4線製，按被校傳感器實際接線方式選擇。

TC輸入：接入被校熱電偶。接法要點：支持J/K/E/N/R/S/T等分度號；冷端補償可選自動或手動。

mA輸入：接入被校溫度變送器輸出。接法要點：量程0～24mA；可用24V供電端子為有源變送器供電（輸出24VDC±10%，最大28mA）。

開關測試端子：接入溫控器/溫度開關。接法要點：僅接無源幹接點；測試電壓不超過5VDC、測試電流不超過2.5mA。

操作延展解析：①參考傳感器是校準基準，PTCt125B幹體爐B型接上智能參考傳感器後會自動讀取其校準數據和序列號，無需手動輸入。②B型支持兩支被測傳感器並行校準（雙通道），可同時校準兩支RTD，縮短批量校準時間。③熱電偶手動冷端補償模式適用於能確定外部冷端溫度的場合；一般現場使用自動補償即可。

九、校準操作流程

PTCt125B幹體爐支持兩種校準方式：簡單手動校準（設溫後人工讀數）與工單自動校準（用JofraCal軟件編製工單，自動走完多溫度點）。下麵分別說明。

9.1簡單手動校準（最常用）

完成第8節接線：參考傳感器接入REF輸入，被校傳感器接入SUT輸入。

按第6節設定第一個目標溫度，等待穩定性指示變綠。

記錄TRUE（參考溫度）與SENSOR（被校傳感器讀數），兩者差值即該溫度點的示值誤差。

按第6節修改目標溫度，重複第2～3步，完成各校準點。

9.2工單自動校準（B型）

在電腦上用JofraCal軟件創建工單：設定傳感器類型、校準溫度點、參考傳感器序列號、是否含手動讀數等參數，並通過U盤或USB傳入PTCt125B幹體爐。

主界麵進入"Calibration"（校準），顯示工單列表。

選擇要執行的工單，點按"Run"開始新校準。

若工單中指定的參考傳感器序列號與實際接入的不一致，屏幕會彈出提示；點"Yes"可繼續，結果中會記錄實際使用的參考傳感器。

核對參數後點"Next"，屏幕顯示工單場景圖（校準接線示意），確認後點"StartCalibration"啟動。

設備自動升溫至第1個溫度點，達到穩定判據後自動記錄並存檔，然後進入下一個溫度點，直至全部完成。

若工單包含手動讀數，設備會在記錄前提示輸入被校傳感器溫度值。

全部完成後屏幕顯示綠色對勾，隨後出現校準結果；點"Save"把結果存入設備內存，或點"Discard"舍棄。

查看曆史結果：在工單列表點"Results"查看，或通過JofraCal回傳結果出具證書。

操作延展解析：①校準過程中可隨時用"Stop"終止（會清空本次結果）、"Pause"暫停、"Next/Prev"強製跳步（跳過的步驟不保存結果）。②工單參數支持在校準前逐項修改（僅數字參數可編輯）。③參考傳感器序列號與工單不一致的彈窗，可在JofraCal編輯工單時指定正確序列號來避免。④刪除工單會連同其全部校準結果一起刪除，請先備份需要的結果。

十、自動階梯（AutoStep）操作

自動階梯用於在一係列溫度點之間自動步進，適合安裝在難以接近位置的傳感器，或輸出顯示在其他位置的傳感器校準。

主界麵進入"AutoStep"（自動階梯）設置菜單。

設置參數：（1）步數（Noofsteps）：每個方向1～20個溫度步進；選擇雙向模式時，返回方向使用相同步數。（2）模式（Mode）：單向（One-way）或雙向（Two-way）。（3）保持時間（Holdtime）：每步溫度穩定後保持的分鍾數。（4）各步溫度值（Tstepvalues）：須在被校傳感器允許範圍內。

點"Next"進入傳感器設置，可按第8節確認接線與參數。

點"Start"開始自動階梯校準。

運行中可使用"Result"查看當前結果、"Stop"停止、"Pause"暫停、"Next/Prev"跳步。

全部完成後顯示結果，點"Save"保存到設備內存；曆史結果通過"Results"查看。

操作延展解析：自動階梯每個溫度點都按穩定判據自動判定，達到穩定後才進入下一步，因此設置"被測傳感器也需穩定"後，整個階梯流程都會以TRUE與SENSOR同時穩定為準。批量巡檢、夜間自動校準常用此功能。

十一、開關測試（SwitchTest）操作

開關測試用於自動定位溫控器/溫度開關的動作溫度，PTCt125B幹體爐B型通過前麵板開關測試端子接入被測開關。

將溫控器/溫度開關接到前麵板開關測試端子（僅限無源幹接點）。

主界麵進入"SwitchTest"（開關測試）設置菜單，設置參數：（1）起始溫度T1：第一個設定溫度。（2）結束溫度T2：第二個設定溫度。（3）遲滯（Hysteresis）：選Yes測量往返兩個動作點，選No隻測單程動作點。（4）溫度變化速率（Sloperate）：允許範圍0.1～9.9℃/min，應保證溫控器探頭能跟上爐溫變化。

確認接線後點"Start"開始測試。

設備先快速到達T1並穩定，再按設定速率向T2升溫（或降溫）；溫控器動作時，屏幕記錄開啟/閉合溫度與時間。

若選擇遲滯，設備完成T2側動作後按設定速率返回T1，記錄另一側動作溫度，兩次動作溫度之差即遲滯。

測試結束顯示結果：閉合溫度、開啟溫度、遲滯差值；點"Save"保存或"Discard"刪除。

曆史結果通過"Results"查看。

操作延展解析：①測試中若到達T2（或返回T1）並穩定後開關仍未動作，結果列表會顯示紅叉而非綠勾，表示該溫控器動作點超出設定範圍。②遲滯結果僅在Hysteresis設為Yes時才會測量。③開關測試期間，溫控器不得連接其他電壓源。

十二、關機與使用後處理

若井溫高於50℃，先等待設備冷卻至50℃以下再關機；若井溫低於0℃，不要直接觸摸井體與插入管（低溫可能造成凍傷）。

用電源開關關閉PTCt125B幹體爐。校準過程中隨時可關電源，不會損壞設備與傳感器。

用隨機附帶的插入管拆卸工具取出插入管。

拆下參考傳感器與被測傳感器及全部測試線。

設備放入滾輪防護箱存儲或運輸；搬運較遠距離時注意防跌落。

操作延展解析：①插入管使用後必須取出：插入管長期留在井內，空氣中的濕氣會導致氧化腐蝕，甚至卡死在井內。②低溫運行後，井體和插入管可能結霜，放置後會氧化；下次使用前應加熱至至少100℃把水分蒸幹（加熱時取下隔熱塞）。③長期不用的設備，建議定期通電幹燥除濕，存放溫度應控製在-10～50℃範圍。

十三、操作注意事項匯總

PTCt125B幹體爐僅限室內幹燥環境使用，不可在潮濕場所、爆炸性危險場所使用；不適用於海拔2000米以上環境。

必須連接帶保護接地的電源；電源線損壞或規格不符時禁止使用。

設備四周與上方須保持淨空（四周20cm、上方1m），並便於快速斷開電源。

井內嚴禁使用矽油、導熱膏等導熱液體。

前麵板輸入端子的對地電壓任何時候不得超過30V。

設備內部沒有用戶可維修部件，需要維修或更換保險絲時請先關機，並聯係經銷商處理。

用壓縮空氣清潔井體或插入管時，請佩戴護目鏡。

加熱或製冷過程中不要觸摸井體、插入管和傳感器探頭前端，防止燙傷或凍傷。

十四、常見問題

問1：PTCt125B與PTCt125A、PTCt125C有什麽區別？B型能做什麽？

答：A型無輸入，僅作幹體爐提供溫場；C型帶參考傳感器輸入；B型（PTCt125B）在A型基礎上同時提供參考傳感器輸入、被測傳感器輸入（RTD、熱電偶、mA變送器）、24V變送器供電與開關測試輸入，並支持兩支被測傳感器並行校準。若需要一台設備完成傳感器校準、變送器校驗和溫度開關測試，PTCt125B幹體爐是三種型號中功能配置完整的型號。

問2：PTCt125B校準時，參考傳感器和被校傳感器分別接在哪裏？

答：參考傳感器接前麵板REF參考輸入（4線RTD，推薦JOFRASTS-150智能參考傳感器，接入後自動讀取校準數據與序列號）；被校RTD接SUT被測輸入（可選2/3/4線製）；被校熱電偶接TC輸入；被校變送器接mA輸入，並使用24V端子為其供電。接線前確認端子對地電壓不超過30V，且隻連接本次要測試的傳感器類型。

問3：PTCt125B穩定指示一直不變綠是什麽原因？

答：穩定性指示需TRUE（參考溫度）在設定的穩定性容差內持續滿足穩定時間後才會變綠；若在傳感器設置中勾選了"被測傳感器也需穩定"，則SENSOR溫度也須穩定後才會變綠；若使用外部參考並開啟"SETfollowsTRUE"，溫控會跟蹤外部參考讀數，達到穩定的時間會變長。請依次檢查：穩定性容差與穩定時間設置是否過嚴、設備四周通風與散熱是否正常、傳感器是否與插入管孔壁充分接觸。
