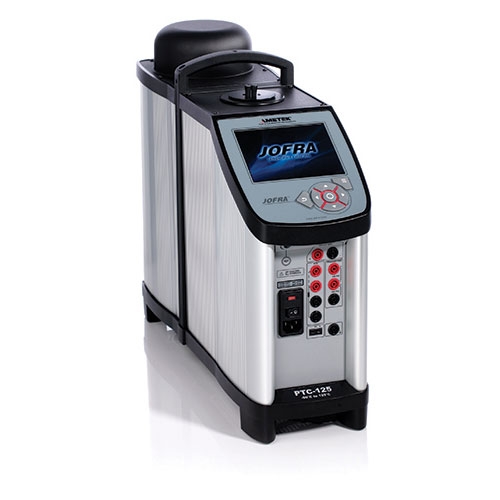

依據AMETEK JOFRA原廠資料整理的PTCt125C幹體爐配件與選件配置指南：標配配件清單、可選配件作用與適用場景、套管選型、場景化搭配方案、配件選購注意事項與速查表，幫助您快速配齊PTCt125C幹體爐所需配件。
同樣一台PTCt-125C型幹體爐，配件配得對不對，直接決定校準能不能做、精度能不能到、審計能不能過。
很多用戶在采購AMETEK JOFRA PTCt125C幹體爐時隻關注主機參數，忽略了配件配置，結果到現場才發現問題：套管尺寸不對插不進傳感器、沒有參考傳感器達不到目標精度、證書等級不夠審計不認。配件的價值，在於讓主機在具體場景中把性能真正發揮出來。
具體來說，配件配置影響四個方麵：
套管決定"能不能用"：PTCt-125C型幹體爐主機不含套管，套管需單獨訂購。套管孔徑必須與被校傳感器直徑匹配，尺寸不對儀器就無法使用。
參考傳感器決定"準不準"：C型含參考傳感器輸入，選配STS-150外部參考傳感器後，係統總準確度可從內部參考的±0.25℃提升至±0.07℃（含係統校準）。
證書等級決定"認不認"：製藥、食品、計量院所等受監管行業對溯源要求嚴格，可溯源證書（F）、ISO17025認可證書（H/EA）的選擇直接影響審計是否通過。
輔助附件決定"快不快"：支撐杆套件、附加傳感器手柄提升批量校準效率與重複性；便攜箱、電源線製式決定現場可用性。
配件配置的核心理念：先明確校準對象與場景，再決定型號與配件組合，而不是先買主機再補配件。下文按"標配→必配→選配"的順序逐項說明。
PTCt-125提供A、B、C三種輸入配置，溫場輸出能力完全一致，區別在測量輸入功能。明確型號差異，是配件配置的前提。
型號 | 參考傳感器輸入 | 被測傳感器輸入 | 定位與適用場景 |
A型（基本型） | 無 | 無 | 僅需溫場輸出，參考值與被校值都由外部設備讀取 |
B型（係統型） | 有 | 有（RTD/熱電偶/mA/開關，含24V變送器回路供電） | 希望一台儀器同時讀參考值與被校值、自動計算偏差 |
C型（參考型） | 有 | 無 | 接入外部高精度參考傳感器實現高精度溫場，被校信號由其他設備讀取 |
本次指南的主角是PTCt125C幹體爐（C型）。選擇C型後，配置重心應放在三件事上：參考傳感器的選配、套管的匹配、證書等級的選擇。C型支持Set-Follows-True（設定值跟隨真實值）功能，儀器可根據外部參考傳感器的實時讀數動態調整溫場設定值，讓校準區真實溫度精確匹配目標溫度，這是C型在精度與溯源場景下的核心價值。
需要提示的是：C型不含被測傳感器輸入，被校傳感器的信號需要用外部的數據采集器、電測儀表或溫度校驗台讀取。如果您希望儀器直接讀取被校值並自動計算偏差，應選擇B型；本指南的配件配置邏輯對B/C型同樣適用。
PTCt-125C型幹體爐的標配相當完整，以下內容隨主機一起發貨，無需另行購買。確認標配，才能避免重複采購。
AMETEK JOFRA PTCt125C幹體爐標準配置（A/B/C型通用）
標配配件 | 作用 | 說明 |
PTCt125C幹體爐主機 | 提供-90~125℃穩定溫場，含參考傳感器輸入 | 按所選型號（A/B/C）與電源電壓（115V/230V）供貨 |
電源線 | 為幹體爐供電 | 按所選製式提供（國內一般選歐標230V的A款） |
溫度性能可溯源證書 | 證明溫場性能可溯源至國際標準 | 每台出廠標配，含溯源編號 |
套管取出工具 | 更換套管時取出插入管 | 配合不同套管更換使用 |
USB數據線 | 連接電腦傳輸數據、導出校準記錄 | 配合JofraCal軟件使用 |
隔熱橡膠錐套（一套） | 與絕緣塞配合，減少熱量損失、保護傳感器 | 覆蓋套管孔位的隔熱附件 |
帶滾輪保護便攜箱 | 運輸與現場攜帶保護（主機約14.2kg） | PTCt-125標配保護滾輪箱 |
U盤（含JofraCal校準軟件與參考手冊） | 軟件安裝、用戶手冊查閱 | JofraCal為原廠免費校準軟件 |
C型專屬額外標配：參考輸入端口性能可溯源證書（B型則額外含被測輸入性能證書與紅黑測試線各2條）。也就是說，該幹體爐的參考輸入端口在出廠時已經過校準並附帶證書，可直接接入參考傳感器使用。
重要提醒：套管（插入管）不在標配清單內，必須根據被校傳感器直徑單獨訂購——這是PTCt-125幹體爐配件配置中最容易忽略、也最影響使用的一環，詳見下一節。
套管是PTCt-125C幹體爐不配就無法使用的部件。原廠提供預開孔、未開孔、多孔三大類，以及按需定製服務。
PTCt-125套管規格：外徑29.7mm、內徑25.6mm、長度150mm，未開孔套管約290g。原廠資料明確提示：使用非原廠套管可能降低校準器性能，套管的尺寸公差、孔位精度與材質直接影響溫場均勻性，建議使用JOFRA原廠套管。
①預開孔套管（單孔，按傳感器直徑選）
每支預開孔套管同時包含4mm參考傳感器孔、1/4英寸參考傳感器孔和3mm傳感器孔，並附帶按孔位鑽好的絕緣塞。適合校準對象規格固定、以單支傳感器為主的場景。
公製預開孔套管（傳感器直徑3~16mm）
傳感器直徑 | 訂單號 | 傳感器直徑 | 訂單號 |
3mm | 128477 | 10mm | 128484 |
4mm | 128478 | 11mm | 128485 |
5mm | 128479 | 12mm | 128486 |
6mm | 128480 | 13mm | 128487 |
7mm | 128481 | 14mm | 128488 |
8mm | 128482 | 15mm | 128489 |
9mm | 128483 | 16mm | 128490 |
套裝：3~16mm全套 | 128492 |
英製預開孔套管（傳感器直徑1/8~5/8英寸）
傳感器直徑 | 訂單號 | 傳感器直徑 | 訂單號 |
1/8in | 128468 | 7/16in | 128473 |
3/16in | 128469 | 1/2in | 128474 |
1/4in | 128470 | 9/16in | 128475 |
5/16in | 128471 | 5/8in | 128476 |
3/8in | 128472 | 套裝：1/8~5/8in全套 | 128491 |
②未開孔套管（自開孔，靈活加工）
未開孔套管 | 訂單號 | 作用與適用場景 |
5支裝無孔套管 | 128453 | 按實際傳感器規格自行開孔，適合現場規格多變、需要臨時加工的場景 |
5支裝雙參考孔套管（4mm&1/4in） | 128455 | 已預鑽2個參考傳感器孔，其餘按需自開，兼顧參考接入與靈活性 |
未開孔絕緣塞 | 126040 | 備用絕緣塞，配合隔熱橡膠錐套使用 |
③多孔套管（一次校準多支傳感器）
一塊套管同時開多個孔位，可同時插入多支不同直徑的傳感器（各型均含參考孔位並附絕緣塞），批量校準時的效率明顯提升。公製與英製各型如下：
公製多孔套管（孔位組合以原廠圖示為準）
型號 | 訂單號 | 典型孔位組合（含參考孔） |
多孔Type1 | 128456 | 4/4/4/6/3mm+1/4in |
多孔Type2 | 128457 | 3/6/4/6/6mm+1/4in |
多孔Type3 | 128458 | 3/3/4/3/5/3/3mm+1/4in |
多孔Type4 | 128459 | 3/6/4/4/3/6/5mm+1/4in+9mm |
多孔Type7 | 128462 | 4/7/4/13/3mm+1/4in |
多孔Type8 | 128463 | 4/8/3/12mm+1/4in |
多孔Type9 | 128464 | 4/10/4/11/3mm+1/4in |
套裝：公製4件套（3~13mm，含Type4/7/8/9） | 128466 | 覆蓋3~13mm常用規格 |
英製多孔套管
型號 | 訂單號 | 典型孔位組合（含參考孔） |
多孔Type5 | 128460 | 3/4mm+1/4in×3 |
多孔Type6 | 128461 | 1/8in+4mm+3/16in+3/8in+1/4in×2 |
多孔Type10 | 128465 | 4/3mm+7/16in+1/4in |
套裝：英製3件套（1/8~7/16in，含Type5/6/10） | 128467 | 覆蓋英製常用規格 |
④定製套管（特殊尺寸傳感器）
對於非標直徑或特殊結構傳感器，JOFRA提供客戶定製套管服務（SpecialCustomerDesignedInserts），按傳感器規格單獨設計孔位。製藥行業常見的帶螺紋、帶接線盒傳感器也建議在選型階段與供應商確認套管適配方案。
套管選型三步走：①統計所有被校傳感器的直徑與類型；②規格單一選預開孔單孔套管，規格多樣選多孔套管或套裝；③特殊尺寸走定製。建議至少配備一套與最常用傳感器直徑匹配的套管，避免到貨後無法使用。
除標配與必配的套管外，C型幹體爐還有一批功能選件與配件。下表按"對C型用戶的價值"排序，逐項說明作用與適用場景。
選件/配件 | 訂單號/代碼 | 作用 | 適用場景 |
外部參考傳感器STS-150 | R16（STS150A912EH） | 90°彎頭4mm×192mmPt100，配合參考輸入使用，-90~125℃係統總準確度達±0.07℃（含ISO17025係統校準不確定度），重複性0.004℃，長期穩定典型0.016℃；傳感器內置個體校準數據，即插即用；隨附塑料保護盒、認可證書、連接電纜與手冊 | C/B型高精度與溯源場景，強烈建議配置 |
RG遠程與圖形包 | RG | 圖形化校準顯示（穩定性/進度）、Wi-Fi連接（外接dongle）、標準網頁瀏覽器遠程監控與屏幕鏡像、QR碼快速聯網 | 遠程監控、多台儀器集中管理、校準過程文檔化 |
傳感器支撐杆套件 | SR（127277） | 2個手柄+2個夾具，校準過程中穩定固定傳感器，保證一致的插入深度與熱接觸 | 現場校準、長/重型傳感器、多支同時校準 |
附加傳感器手柄/夾具 | 125067/125066 | 在支撐杆套件基礎上擴展固定位 | 多支傳感器同時校準時配套補充 |
熱電偶插頭（各分度號） | J120516（黑）、K120517（黃）、N120514（橙）、T120515（藍）、R/S120518（綠）、Cu-Cu120519（白） | 熱電偶接線的公插頭，按分度號分色區分 | C型無被測輸入，如配套B型或外部指示表讀取熱電偶信號時使用 |
穩定繼電器輸出迷你插孔接頭 | 122771 | 穩定繼電器/開關觸點輸出接口，溫度開關測試時獲得穩定觸發信號 | 配合B型開關測試功能使用 |
備用便攜箱 | 128095便攜箱、127292/128524帶滾輪便攜箱 | 運輸與現場攜帶保護 | C型幹體爐標配已含帶滾輪保護便攜箱；如需備用或更替，按原廠配件目錄選配（以原廠最新目錄為準） |
校準證書等級選件 | F/H/EA/HS/EAS | 標配含溫度性能可溯源證書；可升級：F可溯源證書、HISO17025認可證書、EA完整EURAMETISO17025認可證書；B/C型可選HS/EAS係統校準證書（覆蓋參考輸入端口整體性能） | 按審計要求與年檢周期選擇 |
電源與電源線製式 | 115V/230V；電源線代碼A~I | 主機可選115V或230V供電；電源線按國家製式選擇（國內一般選A款歐標230V，另有美加/英標/澳標等9種） | 按使用地區供電條件選擇 |
同樣的C型幹體爐，在不同場景下的"必配+選配"組合不同。以下為典型場景的配置參考。
場景一：製藥冷鏈驗證（冷藏庫2~8℃、冷凍庫、超低溫冰箱）
必配：PTCt-125C幹體爐+匹配探頭直徑的預開孔套管（如4mm/6mm）+溫度性能可溯源證書（標配）
建議選配：R16STS-150外部參考傳感器+H/EAISO17025認可證書+SR支撐杆套件
配置要點：製藥驗證對溯源與審計要求高，C型配STS-150後溫場精度與可追溯性滿足GMP審計要求；被校傳感器信號由驗證係統/數據采集器讀取，與C型定位完全契合。
場景二：計量實驗室/第三方校準機構（高精度溯源）
必配：PTCt-125C幹體爐+常用直徑預開孔套管
建議選配：R16STS-150參考傳感器+EA/EAS完整EURAMET認可證書+128466公製多孔套管套裝+RG遠程圖形包+JofraCal自動報告
配置要點：實驗室追求量值傳遞完整性與效率：多孔套管一次插多支傳感器，STS-150+係統校準證書建立完整校準鏈，JofraCal自動生成校準報告。
場景三：工業現場/在線校準（已有外部標準表）
必配：PTCt-125C幹體爐+預開孔套管（按現場探頭規格）
建議選配：SR支撐杆套件+125066/125067附加手柄夾具+備用便攜箱
配置要點：現場已有高精度外部標準溫度計的用戶選C型正合適：主機提供溫場，參考值由外部標準器讀取，支撐杆保證長傳感器插入穩定；標配滾輪箱便於移動。
場景四：食品儲運冷鏈批量校準（冷庫、冷藏車、冷凍集裝箱）
必配：PTCt-125C幹體爐+多孔套管或按主要探頭規格配2~3支預開孔套管
建議選配：128466/128467多孔套管套裝+R16STS-150（點位精度要求高時）+備用套管快速更換
配置要點：批量大、點位多：多孔套管一次校準多支，多配一套套管輪換使用，避免等待冷卻降溫；自動步進功能減少值守。
通用提示：以上方案中的"必配"指套管與主機本身的必要組合；具體選配請結合被校傳感器規格、審計要求與預算，與供應商逐項確認。
套管尺寸先統計再下單：采購前統計所有被校傳感器的直徑與類型，據此選預開孔或多孔套管；規格較多時建議直接買套裝（128492/128491/128466/128467），避免單支反複下單。
建議使用原廠套管：原廠資料明確提示使用非JOFRA套管可能降低校準器性能；PTCt-125幹體爐的溫場均勻性建立在原廠精密加工基礎上，第三方套管在導熱係數、尺寸公差、孔位同軸度上難以保證。
型號確認後再定配件：C型無被測輸入，若需要儀器直接讀取被校信號並自動計算偏差，應選B型；已確定C型則把配置預算放在參考傳感器與證書上。
電源與電纜製式：國內選230V主機+歐標A款電源線即可；儀器工作環境溫度0~40℃，需通風台麵。
證書等級按監管要求選：受監管行業建議直接選H或EA級ISO17025認可證書；C型可選HS/EAS係統校準證書，一次校準同時溯源溫場與參考輸入端口。
詢價列全項，逐項比價：完整成本包含主機、套管、參考傳感器、校準證書、電源線（便攜箱、軟件為標配），要求分項報價，避免隻報主機後期加價。
關注年檢與本地服務：C型幹體爐準確度以12個月為周期，建議每年校準一次；AMETEK JOFRA在上海、北京設有服務網點，可本地化校準維修。
訂購號示例（便於理解配置結構）：PTCt125C230ANONR16H——即PTCt-125C型、230V交流、歐標A款電源線、不配套管（NON，另購）、選配STS-150參考傳感器（R16）、H級ISO17025認可證書。按此結構逐項確認，不容易漏項。
一張表看清全部配件的類型（標配/必配/選配）、訂單號、作用與建議。信息以AMETEK JOFRA原廠配件目錄為準。
表格
分類 | 配件/選件 | 訂單號/代碼 | 類型 | 主要作用 | 適用場景與建議 |
主機 | PTCt125C幹體爐（C型，含參考輸入） | PTCt-125C | 標配 | -90~125℃穩定溫場輸出 | 已有外部標準器讀取被校信號的用戶 |
標配 | 電源線（按製式） | A~I | 標配 | 供電（國內選A款歐標230V） | 隨主機按所選製式供貨 |
標配 | 溫度性能可溯源證書 | — | 標配 | 溫場性能溯源證明 | 每台出廠標配 |
標配 | 帶滾輪保護便攜箱 | — | 標配 | 運輸與現場攜帶保護 | 主機約14.2kg，建議隨行攜帶 |
標配 | 套管取出工具/USB線/隔熱橡膠錐套/U盤（JofraCal+手冊） | — | 標配 | 更換套管、數據傳輸、隔熱、軟件手冊 | 開箱即用，無需另購 |
標配 | 參考輸入端口性能可溯源證書 | — | 標配（C型） | 參考輸入端口校準證明 | C型專屬額外標配 |
必配（單獨訂購） | 預開孔套管（公製3~16mm） | 128477~128490 | 必配 | 適配傳感器直徑的單孔套管 | 規格固定、單支校準為主 |
必配（單獨訂購） | 預開孔套管（英製1/8~5/8in） | 128468~128476 | 必配 | 適配英製傳感器直徑 | 進口設備探頭常用英製規格 |
必配（單獨訂購） | 未開孔套管（5支裝） | 128453/128455 | 必配 | 自行開孔，靈活適配 | 現場規格多變時備用 |
必配（單獨訂購） | 多孔套管（Type1~10） | 128456~128465 | 必配 | 一塊套管同時插多支傳感器 | 批量校準、點位多場景 |
選配 | 外部參考傳感器STS-150 | R16 | 選配 | 提升溫場精度與溯源（係統總準確度±0.07℃） | C/B型高精度場景強烈建議 |
選配 | RG遠程與圖形包 | RG | 選配 | 圖形化顯示、Wi-Fi、瀏覽器遠程訪問 | 遠程監控、集中管理 |
選配 | 傳感器支撐杆套件 | SR/127277 | 選配 | 穩定固定傳感器，保證插入深度一致 | 長/重型傳感器、現場校準 |
選配 | 附加手柄/夾具 | 125067/125066 | 選配 | 擴展傳感器固定位 | 多支傳感器同時校準 |
選配 | 校準證書升級（ISO17025/EURAMET/係統校準） | H/EA/HS/EAS | 選配 | 滿足審計與量值傳遞要求 | 受監管行業選H/EA；C型可選HS/EAS |
選配 | 熱電偶插頭/迷你插孔/備用便攜箱/定製套管 | 120514~120519/122771/128095等 | 選配 | 按具體應用補充 | 按需選配，以原廠目錄為準 |
速查結論：PTCt125C幹體爐的"必配"隻有一類——與傳感器直徑匹配的套管；"高價值選配"是R16STS-150參考傳感器與符合審計要求的證書等級；其餘按場景與預算取舍。
Q1：PTCt125C幹體爐與A型、B型有什麽區別？C型適合哪些用戶？
A：三者溫場輸出完全一致（-90~125℃），區別隻在測量輸入：A型無輸入，B型含參考輸入+雙路被測輸入（RTD/熱電偶/mA/開關，帶24V變送器回路供電），C型僅含參考傳感器輸入。C型適合已有高精度外部標準溫度計或數據采集器、被校信號由其他設備讀取、希望儀器按外部參考動態控製溫場（Set-Follows-True）的用戶。選擇C型後，配件配置重心應放在參考傳感器（R16）與套管的匹配上。
Q2：PTCt125C幹體爐選配STS-150參考傳感器（R16）後，精度能提升多少？
A：使用內部參考時，PTCt125C幹體爐全範圍準確度為±0.25℃；選配STS-150（4mm×192mm90°彎頭Pt100，重複性0.004℃）接入C型參考輸入後，配合係統校準證書，-90~125℃係統總準確度可達±0.07℃（其中23~125℃為±0.09℃）。同時STS-150內置個體校準數據、即插即用，可在不同PTCt儀器間互換。對製藥、計量等溯源要求高的場景，R16基本屬於必選。
Q3：PTCt125C幹體爐的證書選件怎麽選？HS/EAS係統校準證書有什麽意義？
A：標配已含溫度性能可溯源證書；審計嚴格的行業可選H（ISO17025認可證書）或EA（完整EURAMETISO17025認可證書）。C型（與B型）還可選HS/EAS係統校準證書，覆蓋參考傳感器輸入端口整體性能，一次校準即可同時溯源溫場與參考輸入，減少送校成本。建議按客戶審計要求與年檢周期權衡：一般受監管行業直接選H/EA，係統級溯源需求選HS/EAS。
